In questo articolo ti spiegherò come ricaricare la Fiat 500 elettrica in modo semplice i realtivi tempi di ricarica.
Quando l’autonomia di guida diminuisce si accende la spia mostrata nell’articolo precedente indicante i km ancora disponibili pertanto, è necessario procedere alla ricarica.
INDICE:
- GENERALITà
- TIPI DI CAVI
- RICARICA IN CORRENTE ALTERNATA (AC) DOMESTICA
- RICARICA DOMESTICA RAPIDA DA WALLBOX
- RICARICA DA STAZIONE DI RICARICA PUBBLICA (AC)
- RICARICA “FAST CHARGE” DA STAZIONE DI RICARICA PUBBLICA (DC)
- TEMPI DI RICARICA
- SIMBOLOGIA TARGHETTE
- NOTE
Ricarica Fiat 500e
Prima di effettuare la procedura di ricarica della batteria ad alta tensione si consiglia di posizionare il dispositivo di avviamento in STOP, in modo da ottenere la completa ricarica nel più breve tempo possibile.
Per accedere alla presa di ricarica aprire lo sportello di carica fig. 1,premendo sulla zona indicata dalla freccia.
A fianco della presa di carica sono presenti alcuni LED (A) fig. 2 che indicano lo stato di ricarica mediante quattro differenti colorazioni e relative tipologie di lampeggio:
- Blu: per indicare che il sistema sta aspettando una ricarica programmata.
- Verde lampeggiante: (“Flashing”): durante il processo di ricarica: un LED verde lampeggiante per indicare la ricarica in corso;
- Tutti e 5 i LED verdi lampeggianti: inizializzazione del processo di ricarica;
- Verde a luce fissa: per indicare che il processo di ricarica è terminato.
- Rosso lampeggiante: (“Blinking”): per indicare un guasto al sistema di ricarica oppure quando è presente un’avaria nella procedura di ricarica (ad es. quando si collega il connettore di carica alla presa di carica ubicata sulla vettura e non è stato precedentemente collegato il cavo alla presa di corrente).
TIPI DI CAVI DI RICARICA
Per effettuare la ricarica è possibile utilizzare tre diversi tipi di cavi:
Cavo di ricarica “Modo 2” (A) fig. A (di serie): consente la ricarica da presa
di corrente domestica con messa a terra. Attraverso tale tipo di presa viene eseguita una carica con corrente alternata.
Cavo di ricarica “Modo 3” (B) fig. B (optional): consente la carica
da una stazione di ricarica pubblica e da una stazione di ricarica di tipo
domestico (wallbox) contrassegnate come stazioni AC (corrente alternata).
La velocità di ricarica può essere più alta rispetto ad una ricarica effettuata attraverso una presa di corrente domestica.

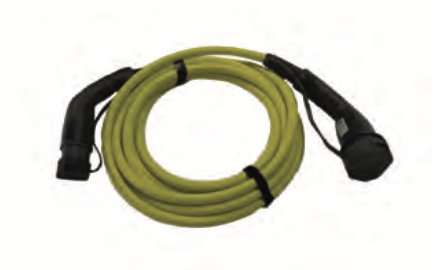

Cavo di ricarica “Modo 4” – Fast Charge (C) fig. C: consente la carica da prese di colonnette pubbliche di ricarica contrassegnate come stazione DC (corrente continua).
Fiat 500 elettrica come si ricarica?
RICARICA IN CORRENTE ALTERNATA (AC) DOMESTICA
Come ricaricare la 500 elettrica a casa.
Collegare sempre prima il cavo alla presa di ricarica della rete domestica e solo successivamente alla vettura FIG.3.
La batteria ad alta tensione della vettura si ricarica collegando il cavo di ricarica, fornito in dotazione con la vettura “Modo 2”, ad una presa di ricarica a corrente alternata.
Per effettuare la ricarica, procedere come segue:
- Parcheggiare la vettura in condizioni di sicurezza ( cambio in posizione “P” – Parcheggio);
- Portare il dispositivo di avviamento in posizione STOP;
- Azionare il freno di stazionamento elettrico;
- Prelevare il kit di ricarica ubicato nel bagagliaio;
- Rimuovere l’eventuale polvere accumulatasi sul connettore di carica e sulla presa di carica;
- Srotolare il cavo di ricarica e collegarlo ad una presa di ricarica a corrente alternata.
Dall’istante di collegamento della spina alla presa di ricarica della rete domestica, i 3 LED ubicati sull’unità di controllo del cavo lampeggeranno per circa 6 secondi (fase di accensione dell’unità di controllo);
- Aprire lo sportello di carica premendo sulla zona indicata dalla freccia;
- Rimuovere il coperchio di protezione della presa di carica e fissarlo sul dispositivo;
- Afferrare il connettore di carica per la maniglia (A) fig. 4, rimuovere il coperchio (ove presente), ed inserirlo nella presa di carica fino a percepire uno scatto indicante l’avvenuto bloccaggio;
Se non è stata impostata una ricarica programmata la ricarica si avvia autimaticamente.
Scollegamento Cavo Modo 2
Per concludere la ricarica, procedere come segue:
- Sbloccare le porte della vettura consentendo lo sblocco del cavo di ricarica;
- In caso di ricarica in corso, premere il pulsante (B) fig. 2 presente sulla presa di ricarica;
- Scollegare il cavo dalla presa di carica della vettura afferrando l’impugnatura del connettore di carica ed evitando di tirare direttamente il cavo;
- Scollegare il cavo dalla presa di ricarica FIG.5;
- Riposizionare il coperchio di protezione della presa di carica;
- Richiudere lo sportello di carica, assicurandosi del corretto bloccaggio;
- Arrotolare correttamente il cavo di ricarica, riposizionando correttamente il coperchio di protezione sul connettore di ricarica (ove presente).
- Nell’operazione di arrotolamento prestare attenzione a non danneggiare il cavo. Posizionare quindi il cavo, assieme al kit di ricarica all’interno delle sede ubicata all’interno del bagagliaio.
RICARICA DOMESTICA RAPIDA DA WALLBOX
La batteria ad alta tensione della vettura può essere ricaricata collegando direttamente il cavo di ricarica presente sulla wallbox oppure mediante il cavo “Modo 3” (optional).
Per la procedura di ricarica fare riferimento a quanto descritto nel paragrafo “Ricarica in corrente alternata (AC) domestica“.
RICARICA DA STAZIONE DI RICARICA PUBBLICA (AC)
La batteria ad alta tensione della vettura si ricarica collegando direttamente il cavo di ricarica presente sulle stazioni di ricarica pubbliche oppure mediante il cavo “Modo 3” (optional).
Per effettuare la ricarica, procedere come segue:
- Parcheggiare la vettura in condizioni di sicurezza (cambio in posizione “P” – Parcheggio);
- Azionare il freno di stazionamento elettrico;
- Portare il dispositivo di avviamento in posizione STOP;
- Estrarre il cavo di ricarica (optional) fig. 7 (ove presente) nel bagagliaio (all’interno di un’apposita borsa);
- Rimuovere l’eventuale polvere accumulatasi sul connettore di carica e sulla presa di carica;
- Inserire il connettore di carica sulla presa della stazione di ricarica pubblica, fig. 8;
- Aprire lo sportello di carica fig. 1 premendo sulla zona indicato dalla freccia;
- Rimuovere il coperchio di protezione della presa di carica e fissarlo sul dispositivo;
- Afferrare il cavo di ricarica, rimuovere i coperchi di protezione su entrambi I lati del cavo stesso (ove presenti). Impugnare il primo connettore di carica ed inserirlo nella presa di carica sulla vettura fino a percepire uno scatto indicante l’avvenuto bloccaggio;
A ricarica si avvia automaticamente se non ci sono delle programmazioni sul sistema UconnectTM (vedere il capitolo “Funzioni di ricarica”). La stazione di ricarica pubblica deve essere eventualmente abilitata; per l’uso della stazione di ricarica attenersi alle istruzioni ed avvertenze del Costruttore;
Si accenderanno momentaneamente i 5 LED a luce fissa verde per indicare il corretto inserimento della spina;
SCOLLEGAMENTO CAVO DI RICARICA “MODO 3”
sbloccare le porte della vettura consentendo lo sblocco del cavo di ricarica;
In caso di ricarica in corso, premere il pulsante (B) fig. 2;
scollegare il cavo dalla presa di carica della vettura e riposizionare correttamente il coperchio di protezione (ove presente) sul connettore;
scollegare il cavo dalla presa di carica sulla stazione di ricarica pubblica e riposizionare correttamente il coperchio di protezione (ove presente) sul connettore;
riposizionare il coperchio di protezione della presa di carica;
richiudere lo sportello di carica, assicurandosi del corretto bloccaggio;
arrotolare correttamente il cavo di ricarica, riposizionando correttamente i coperchi di protezione su entrambi
i lati del cavo stesso (nell’operazione di arrotolamento prestare attenzione a non danneggiare il cavo). Sistemare quindi cavo e custodia all’interno del bagagliaio.
RICARICA “FAST CHARGE” DA STAZIONE DI RICARICA PUBBLICA (DC)
La batteria ad alta tensione della vettura si ricarica collegando direttamente il cavo di ricarica presente sulle stazioni pubbliche di ricarica DC (corrente continua).
Per effettuare la ricarica, procedere come segue:
Parcheggiare la vettura in condizioni di sicurezza (cambio in posizione “P” – Parcheggio);
Azionare il freno di stazionamento elettrico;
Portare il dispositivo di avviamento in posizione STOP;
Prelevare il cavo di ricarica presente sulla stazione di ricarica;
Rimuovere l’eventuale polvere accumulatasi sul connettore di carica e sulla presa di carica;
Aprire lo sportello di carica fig. 1 premendo sulla zona indicato dalla freccia;
Rimuovere il coperchio di protezione della presa di carica e fissarlo sul dispositivo;
Afferrare il cavo di ricarica, impugnando il primo connettore di carica ed inserirlo nella presa di carica sulla vettura fino a percepire lo scatto indicante l’avvenuto bloccaggio;
Si accenderanno momentaneamente i 5 LED a luce fissa verde per indicare il corretto inserimento della spina;
Effettuare il blocco delle porte premendo il pulsante sulla chiave;
La ricarica si avvia automaticamente. La stazione pubblica di ricarica deve essere eventualmente abilitata; per l’uso della stazione di ricarica attenersi alle istruzioni ed avvertenze del Costruttore;
Scollegamento cavo
sbloccare le porte della vettura consentendo lo sblocco del cavo di ricarica;
In caso di ricarica in corso, premere il pulsante (B) fig. 2 presente sulla presa di ricarica;
Scollegare il cavo dalla presa di carica della vettura e riposizionare correttamente il coperchio di protezione (ove presente) sul connettore;
Riporre il cavo sulla stazione pubblica di ricarica;
Riposizionare il coperchio di protezione della presa di carica;
Richiudere lo sportello di carica, assicurandosi del corretto bloccaggio.
TERMINE RICARICA
La procedura di ricarica termina quando tutti i LED (A) Fig.2 , ubicati accanto alla presa di ricarica, si accenderanno in colore verde a luce fissa (durante la fase di ricarica, invece, i LED saranno accesi a luce verde lampeggiante/fissa a seconda dello stato di carica della porzione della batteria indicata dal LED.
La luce verde fissa indica il caricamento completo di quella porzione di batteria).
Note
La procedura di ricarica viene interrotta in caso di apertura
del cofano motore: sul display del quadro strumenti verrà visualizzato
un messaggio dedicato.
Chiudendo correttamente il cofano motore la ricarica verrà riattivata.
Tempi di Ricarica Fiat 500 elettrica
I tempi di ricarica della fiat 500e in caso di ricarica da casa dipendondo dal tipo di contratto sottoscritto dell’utente, dal tipo di cavo utilizzato e dal livello di ricarica impostato sul menu del sistema UconnectTM.
Per esempio la ricarica tramite wallbox, consente di raggiungere, da un’utenza domestica, una potenza di ricarica più elevata rispetto alla ricarica effettuata attraverso una presa di corrente domestica: la durata della ricarica, di conseguenza, si riduce sensibilmente.
Targhette simbologia
Sul lato interno dello sportello presa di ricarica sono presenti delle etichette riportanti le avvertenze ed indicazioni di seguito riportate che vanno controllate e rispettate durante l’operazione di ricarica della batteria ad alta tensione. Sulla targhetta, fig. 4, sono presenti i seguenti simboli:
Le informazioni qui presenti sono a scopo informativo fare sempre riferimento al libretto d’uso e manutenzione in dotazione sulla tua vettura.
