Guida schema centralina fusibili Jeep Renegade.
Guida alla sostituzione fusibile, ubicazione centralina , schema ,numerazione e potenza fusibili jeep Renegade.
Quando un dispositivo non funziona occorre verificare l’efficienza del relativo fusibile di protezione: l’elemento conduttore A non deve essere interrotto. In caso contrario occorre sostituire il fusibile bruciato con un altro avente lo stesso amperaggio (stesso colore).
Per sostituire un fusibile utilizzare la pinzetta agganciata al coperchio della centralina fusibili del vano motore.
Dove si trovano i fusibili della Jeep Renegade

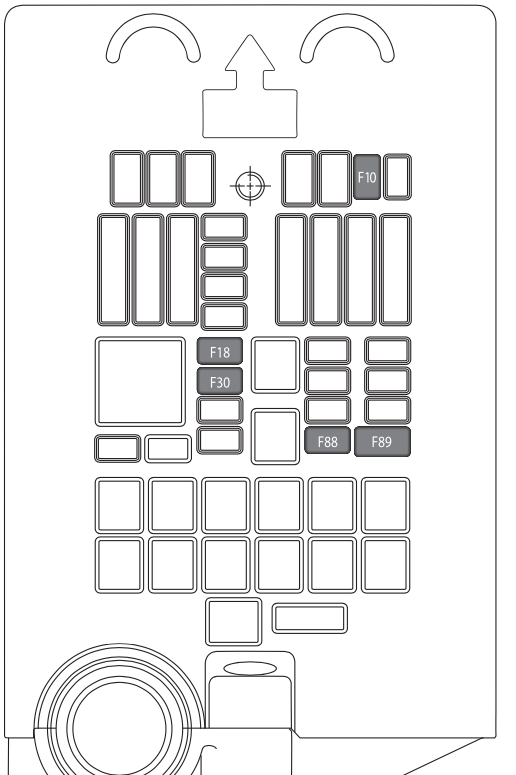

Centralina Vano Motore ubicata a fianco della batteria.
| UTILIZZATORI | FUSIBILE | AMPERE |
| Avvisatore acustico (clacson) | F10 | 15 |
| Alimentazione prese di corrente bagagliaio | F18 | 20 |
| Disponibile | F30 | – |
| Specchi retrovisori esterni riscaldati | F88 | 7.5 |
| Lunotto termico | F89 | 30 |
CENTRALINA PLANCIA PORTASTRUMENTI
| UTILIZZATORI | FUSIBILE | AMPERE |
| Alzacristallo elettrico anteriore (lato passeggero) | F33 | 20 |
| Alzacristallo elettrico anteriore (lato guidatore) | F34 | 20 |
| Alimentazione sistema UconnectTM , Climatizzatore, Allarme, Ripiegamento elettrico specchi, retrovisori esterni, Sistema EOBD, Porta USB | F36 | 15 |
| Dispositivo Safe Lock (Sblocco porta lato guidatore – ove presente), Sblocco porte, Chiusura centralizzata, Sblocco elettrico Portellone bagagliaio | F38 | 20 |
| Pompa lavacristallo/lavalunotto | F43 | 20 |
| Alzacristallo elettrico posteriore sinistro | F47 | 20 |
| Alzacristallo elettrico posteriore destro | F48 | 20 |
CENTRALINE BAGAGLIAIO
Centralina portafusibili n°1
| UTILIZZATORI | FUSIBILE | AMPERE |
| Impianto HI-FI | F2 | 20 |
| Tetto apribile elettrico | F3 | 20 |
| Regolazione lombare elettrica sedile anteriore (lato guidatore) | F4 | 7.5 |
| Movimentazione elettrica sedile anteriore (lato guidatore) | F5 | 30 |
| Movimentazione elettrica sedili anteriori (lato guidatore e lato passeggero) | F6 | 7.5 |
| Regolazione lombare elettrica sedili anteriori (lato guidatore e lato passeggero) | F7 | 30 |
| Riscaldamento elettrico sedili anteriori | F8 | 20 |
Sulla centralina è inoltre presente un fusibile da 20A di protezione della tendina parasole del tetto apribile.

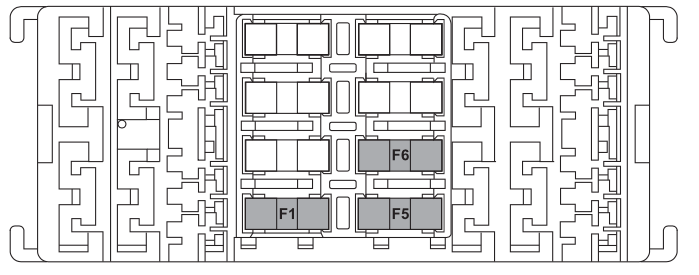

Centralina portafusibili n°2
| UTILIZZATORI | FUSIBILE | AMPERE |
| Centralina controllo illuminazione esterna su rimorchio | F1 | 10 |
| Centralina illuminazione esterna luci (lato sinistro) | F5 | 15 |
| Centralina illuminazione esterna luci (lato destro) | F6 | 15 |
