Elenco spie, simboli e pulsanti presenti sul cruscotto del Yamaha Tmax 530.

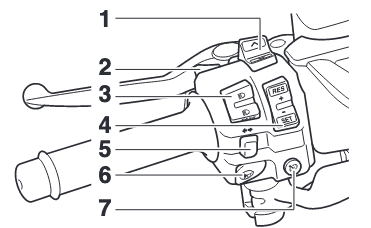

Interruttori manubrio

SINISTRO

1. interruttore di selezione
2. interruttore dei menu “MENU”
3. Commutatore luce abbagliante/anabbagliante/interruttore di segnalazione luce abbagliante
4. interruttore di impostazione del regolatore automatico della velocità “RES+/SET–”
5. interruttore indicatori di direzione
6. interruttore dell’avvisatore acustico
7. nterruttore di alimentazione del regolatore
8. automatico della velocità

DESTRO

• 1. Interruttore di arresto motore “ / ”
• 2. Interruttore modalità “MODE”
• 3. Interruttore luci d’emergenza “ ”
• 4. Interruttore accensione/dispositivo d’avviamento “ON/ ”

Elenco Spie Tmax 530

1.	Spia luce abbagliante
2.	Spia di segnalazione sistema di controllo della trazione La spia di segnalazione lampeggerà quando il controllo della trazione si è inserito. Se il sistema di controllo della trazione viene spento, questa spia di segnalazione si accende.
3.	Spie indicatori di direzione
4.	Spia sistema smart key La spia lampeggerà quando la comunicazione tra veicolo e smart key ha luogo e quando si eseguono determinate operazioni con il sistema smart key. La spia potrebbe lampeggiare anche quando si verifica un errore nel sistema smart key.
5.	Spia ABS Questa spia si accende se viene rilevato un problema nell’ABS. Quando si accende il veicolo, questa spia si accende e si spegne dopo aver raggiunto una velocità di crociera di 10 km/h (6 mi/h). Se la spia: non si accende quando si accende il veicolo. non si accende dopo che è stata rag- giunta una velocità di almeno 10 km/h (6 mi/h)  si accende o lampeggia durante la guida è possibile che il sistema frenante anti-bloccaggio non funzioni correttamente. Far controllare il veicolo da un concessionario Yamaha il prima possibile
6.	Spia guasto motore Questa spia si accende se viene rilevata un’anomalia al motore o a un altro sistema di comando del veicolo. Se questo accade, far controllare il sistema diagnostico di bordo da un concessionario Yamaha. Si può controllare il circuito elettrico della spia accendendo il veicolo. La spia dovrebbe accendersi per pochi secondi e poi spegnersi. Se la spia non si accende affatto o se rimane accesa, far controllare il veicolo da un concessionario Yamaha.
7.	Spie del regolatore automatico della velocità

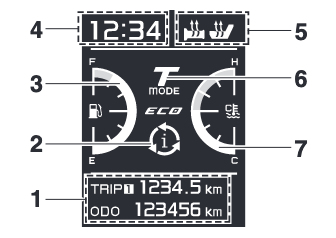

Dispaly

1. Display informativo
2. Icona di selezione di funzione
3. Indicatore livello carburante
4. Orologio digitale
5. Icone riscaldatore manopola/riscaldatore
sella
6. Display della modalità di guida
7. Termometro liquido refrigerante

Indicatore di sostituzione cinghia trapezoidale

Questo indicatore lampeggia ogni 20000 km quando occorre sostituire la
cinghia trapezoidale.
Dopo aver sostituito la cinghia trapezoidale,azzerare l’indicatore sostituzione cinghia trapezoidale.

Se si è accesa la Spia olio clicca sulla pagina linkata.

Per tutte le altre info consulta il libretto in dotazione sulla tua moto, visita il sito ufficiale o sfoglia online il manuale.
