Come ricaricare Opel Mokka elettrico

La batteria ad alta tensione della Opel Mokka Elettrica può essere caricata solo con corrente continua (CC).

Quando si carica da una presa elettrica domestica, una wall-box o una stazione di carica a corrente alternata (CA), la corrente alternata deve essere trasformata in corrente continua.

Ciò viene fatto mediante il caricatore a bordo del veicolo.

Il caricatore a bordo è disponibile con 7,4 kW (monofase) e 11 kW (trifase).

Se il veicolo viene ricaricato in una stazione di ricarica CC pubblica, non è necessaria nessuna trasformazione CC.

Prima di farvi vedere le procedure di ricarica per la Mokka Elettrica dobbiamo fare una breve introduzione sulla tipologia di cavi disponibili.

INDICE:

Cavo di carica

In base al tipo di carica, vengono usati cavi di carica differenti.

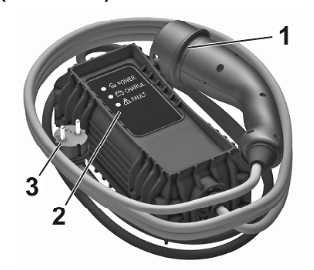

Cavo domestico di base (modalità 2) / cavo domestico potenziato (modalità 2)

1. Spina del veicolo
2. Indicatori di stato
3. Spina parete

I cavi domestici di base (modalità 2) vengono utilizzati per la ricarica in
prese elettriche domestiche.

Un cavo domestico di base (modalità 2) è costituito da una spina del veicolo,
una scatola di comando e una spina per la presa elettrica domestica.

La scatola di comando è dotata di un controllore di ricarica integrato e di
diversi LED che indicano lo stato di carica.


I cavi domestici potenziati (modalità 2) sono simili ai cavi domestici di base
(modalità 2).

Tuttavia, le prestazioni di carica dei cavi domestici di base (ricarica modalità 2) sono migliori delle prestazioni di carica dei cavi domestici di base (modalità 2).

I cavi domestici potenziati (modalità 2) vengono usati per le prese Green’Up
che devono essere installate da un elettricista da un elettricista qualificato presso il cliente.

Dopo aver inserito il cavo di carica, eseguirà un’autodiagnosi rapida e
tutti gli indicatori di stato si accenderanno per un momento.

Cavo di carica modalità 3

1. Spina del veicolo
2. Spina per wall-box / stazione di ricarica CA

I cavi di carica di modalità 3 vengono usati per la ricarica con wall-box e
stazioni di ricarica CA.

Un cavo di ricarica di modalità 3 fornisce una spina e una spina per la wall-boxstazione di ricarica CA.

Le wall-box / stazioni di ricarica CA potrebbero disporre di un cavo di ricarica di
modalità 3 integrato.

Cavo di carica modalità 4

Utilizzare solo cavi di carica CC più corti di 30 metri.

I cavi di carica di modalità 4 vengono usati per la ricarica CC.

Poiché i cavi di carica di modalità 4 sono integrati nelle stazioni di ricarica CC, sono forniti solamente di una spina per il veicolo.

Esistono diversi tipi di ricarica della batteria ad alta tensione del veicolo, vediamole nel dettaglio.

RICARICA della OPEL MOKKA ELETTRICA

Questa sezione descrive i passaggi per caricare un veicolo elettrico.

I passaggi sono diversi in base al rispettivo tipo di carica.

Per garantire sempre la compatibilità di spina e presa, si utilizzano etichette
diverse.

Le etichette si trovano all’interno dello sportellino della presa di
carica del veicolo.

Assicurarsi di collegare solo un cavo dello stesso tipo.

Spina o presa di tipo 2 utilizzate per la ricarica CA
Spina o presa FF utilizzate per la ricarica CC

Carica in Wall-box

Una Wall-box è un’unità di ricarica per le abitazioni private.

Fornisce un cavo di carica che deve essere collegato alla presa di ricarica del veicolo.

Alcune Wall-box non forniscono un cavo di carica, in questo caso, è
necessario un cavo di carica a parte che deve essere collegato a entrambe le Wall-box e allo sportellino di ricarica del veicolo.

Il tempo di ricarica può richiedere circa 5 ore con una potenza di ricarica
di 11 kW o 7,5 ore di carica con una potenza di ricarica di 7,4 kW.

1. Cambiare in P e spegnere il veicolo.

2. Spingere lo sportellino della presa di carica per aprirlo.


3. Estrarre il cavo di carica di modalità 3 dal vano di carico.


4. Inserire la spina della Wall-box del cavo di carica di modalità 3 nella
presa corrispondente della Wall-box.

5. Inserire la presa del veicolo del cavo di carica di modalità 3 nella presa di carica del veicolo.
Stato di carica

L’inizio della ricarica viene indicato dalla luce verde lampeggiante dell’indicatore di stato sulla presa di carica.

Una volta in carica, la spina del veicolo sarà bloccata nella presa di carica e non potrà essere scollegata con la ricarica in corso. L’indicatore si illumina

Ricarica presso stazioni di ricarica

Le stazioni di ricarica possono fornire corrente alternata (CA) o corrente
continua (CC).

Il tempo di ricarica può variare in base alla stazione di ricarica: le stazioni di ricarica CC garantiscono la ricarica più rapida.

Per caricare la batteria del veicolo, il cavo di carica della stazione deve essere
collegato alla presa di ricarica del veicolo.

Stazione di ricarica CA: Il tempo di ricarica può richiedere circa 5 ore con una potenza di ricarica di 11 kW o 7,5 ore di carica con una potenza di ricarica di 7,4 kW.

Stazione di ricarica CC: Fino a circa l’80% della capacità della batteria può essere ricaricato in circa 30 minuti a una potenza di ricarica di 100 kW.

Quando si carica in una stazione di ricarica CA pubblica / stazione di ricarica CC pubblica, seguire le istruzioni per l’uso della rispettiva stazione di ricarica.

Le stazioni di ricarica CA pubbliche potrebbero non fornire un cavo di ricarica integrato.

In tal caso sarà necessario un cavo di carica portatile di modalità 3.

Ricarica in prese elettriche domestiche

La batteria ad alta tensione del veicolo può essere ricaricata in una
presa elettrica domestica.

Collegare il cavo di carica alla presa di ricarica del veicolo e alla presa elettrica domestica.

Il tempo di ricarica può richiedere circa 30 ore di carica con una potenza
di ricarica di 1,8 kW.

Passi

  • 1. Cambiare in P e spegnere il veicolo.
  • 2. Spingere lo sportellino della presa di carica per aprirlo.
  • 3. Estrarre il cavo di carica del vanodi carico.
  • 4. Inserire il cavo di carica nellapresa elettrica domestica / presa Green’Up.

Verificare lo stato del cavo di carica.

5. Inserire la presa del veicolo del cavo di carica nella presa di carica
del veicolo.

L’inizio della ricarica viene indicato dalla luce verde lampeggiante dell’indicatore di stato della presa di carica e nella scatola di comando del cavo
di carica.

Una volta in carica, la spina del veicolo sarà bloccata nella presa di carica e non potrà essere scollegata con la ricarica in corso. L’indicatore
si illumina.

Annullamento della procedura di carica

Nelle stazioni di ricarica pubbliche, l’annullamento e la successiva
ripresa della procedura di carica potrebbero implicare costi aggiuntivi.

Una volta che la procedura di carica è stata avviata, solo la portiera del conducente può essere sbloccata senza annullare la procedura di
carica.

Pertanto, attivare solo la funzione della portiera del conducente nella personalizzazione del veicolo.

Premere sul telecomando per annullare la procedura di carica in
qualsiasi momento.

Premere due volte per annullare la procedura di carica in qualsiasi
momento se è attivata solo la funzione del conducente.

Interruzione della ricarica

La batteria ad alta tensione è completamente carica se l’indicatore di stato
sulla presa di carica si illumina con luce verde fissa.

1. Sbloccare il veicolo prima di rimuovere la spina dalla presa di
carica.

Se il veicolo è già sbloccato, bloccarlo e sbloccarlo di nuovo.

2. Scollegare la spina del veicolo del cavo di carica dalla presa di carica
entro 30 secondi dopo lo sbloccaggio.

3. Chiudere lo sportellino della presa di carica premendo saldamente al
centro della chiusura in maniera adeguata.

4. Se la ricarica avviene in una Wall-box / stazione di ricarica CA
pubblica, scollegare il cavo di carica dalla Wall-box / stazione di
ricarica CA pubblica.

Se la ricarica avviene in una presa elettrica domestica / presa Green’Up, scol‐egare il cavo di carica dalla presa elettrica domestica / presa Green’Up.

Quando il cavo di carica viene inserito nel veicolo, il veicolo non può essere
guidato.

Ricarica programmabile

Come postazione predefinita, la ricarica inizia non appena il cavo di carica
venga collegato alla presa di ricarica del veicolo.

È inoltre possibile programmare la ricarica utilizzando il Visualizzatore Info.

La carica programmabile è possibile solo quando si effettua la ricarica in
una presa elettrica domestica / presa Green’Up presa o wall-box.

La ricarica programmabile è anche disponibile mediante il MyOpel App.

Su veicoli senza sistema di navigazione integrato, la ricarica program‐
mabile può essere utilizzata solo mediante MyOpel App.

1. Premere
2. Selezionare Carica

3.Premere il simbolo

4. Definire il numero di ore e minuti al termine dei quali inizia il processo di carica.
5. Premere OK.
6. Inserire il connettore del veicolo.

7. Entro 1 minuto, premere per attivare la carica programmabile.

L’indicatore di stato si accende in blu indicando che la ricarica programmabile è attiva.

Stato di carica

Se il veicolo viene collegato tramite spina e il quadro spento, l’indicatore
dello stato di carica segnala quanto segue:

  • Si accende in bianco: Illuminazione di cortesia quando si apre lo sportellino della presa di ricarica
  • Si accende in verde: carica completa
  • Lampeggia in verde: carica in corso
  • Si accende in rosso: problema di ricarica
  • Si accende in blu: carica programmabile attiva

Si è verificato un problema di ricarica se il veicolo è collegato mediante
spina e l’indicatore dello stato di carica è spento.
