Schema fusibili Fiat 500

Lo schema fusibili della Fiat 500 cosi come riportato dal libretto d’uso e manutenzione della autovettura.

Ricordiamo che i fusibili proteggono l’impianto elettrico intervenendo in caso di avaria o intervento improprio sull’impianto stesso.

Quando un dispositivo non funziona, occorre pertanto verificare l’efficienza del relativo fusibile di protezione.

In questa articolo troverai tutte le informazioni sui fusibili della Fiat 500 e la procedura di sostituzione.

Sostituzione Fusibili

fusibili fiat 500
Fig 1

Nella (fig.1) di sopra puoi notare ad occhio la differenza tra un fusibile integro e uno bruciato.

In caso di fusibile bruciato occorre sostituire il fusibile bruciato con un altro avente lo stesso amperaggio (stesso colore).

Per sostituire un fusibile utilizzare la pinzetta D (Fig.1) agganciata internamente al coperchio vano fusibili ubicato sul lato sinistro della plancia.

Per l’individuazione del fusibile di protezione consultare le tabelle riportate nelle pagine seguenti.

NOTA: I componenti dell’impianto GPL sono protetti da specifici fusibili. Per l’eventuale sostituzione rivolgersi alla Rete Assistenziale Fiat.

CENTRALINA PLANCIA PORTASTRUMENTI

Per accedere ai fusibili rimuovere la copertura A (fig.2) montata a pressione.

Il fusibile B da 5A per lo sbrinamento specchi esterni è ubicato nella zona presa diagnosi, come illustrato in (fig. 2).

CENTRALINA PLANCIA PORTASTRUMENTI
Fig.2

Nella zona inferiore, a lato della pedaliera, è ubicata la centralina illustrata in fig.3.

Schema Fusibili Centralina Plancia

Schema Fusibili Centralina Plancia
Fig.3

Numerazione

UTILIZZATORIFUSIBILEAMPERE
Correttore assetto fariF135
Presa diagnosi, autoradio, climatizzatore, EOBDF3615
Interruttore luci stop, nodo quadro strumentiF375
Chiusura centralizzata porteF3815
Pompa lavacristallo/lavalunottoF4315
Alzacristalli lato guidaF4720
Alzacristallo lato passeggeroF4820
Sensore parcheggio, retroilluminazione comandiF495
Climatizzatore, luci stop, frizione, tetto apribile elettrico, specchi elettriciF517.5
Nodo quadro strumentiF535

CENTRALINA VANO MOTORE

La centralina è ubicata sul lato destro del vano motore. Per accedere ai fusibili, procedere come segue:

CENTRALINA VANO MOTORE
Fig.4

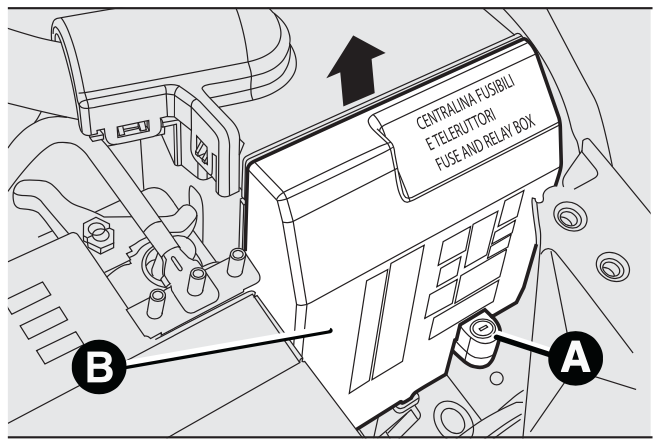

  1. Premere a fondo la vite A fig.4;
  2. contemporaneamente ruotare lentamente la vite in senso antiorario, fino ad incontrare resistenza (non forzare oltre il limite);
  3. rilasciare lentamente la vite;
  4. l’avvenuta apertura è segnalata dalla fuoruscita, dalla propria sede, dell’intera testa della vite;

Una volta sostituito il fusibile, procedere come segue:

  1. reinserire correttamente il coperchio B nelle guide laterali della scatola;
  2. farlo scorrere completamente dall’alto verso il basso;
  3. utilizzando il cacciavite in dotazione, premere a fondo la vite A;
  4. contemporaneamente ruotare lentamente la vite in senso orario, fino ad incontrare resistenza (non forzare oltre il limite);
  5. rilasciare lentamente la vite;
  6. l’avvenuta chiusura è segnalata dal fissaggio, nella propria sede, dell’intera testa della vite.

La numerazione che individua il particolare elettrico corrispondente ad ogni fusibile è visibile sul coperchio fig.5.

Schema fusibili vano motore

schema fusibili vano motore
Fig.5

Numerazione

UTILIZZATORIFUSIBILEAMPERE
HI-FI
F0220
Elettroventilatore climatizzatore
F0830
Lavafari
F0930
Avvisatori acustici
F1010
Proiettori abbaglianti
F1410/15*
Motore tetto elettrico
F1520
Alimentazione (+ chiave) centralina cambio DualogicF167.5
Lunotto termico
F2030
Luci fendinebbia
F3015
Centralina cambio Dualogic
F8410
Presa di corrente anteriore (con o senza accendisigari)F8520

(*) Solo per versioni dotate di lampade a scarica di gas (Xenon).

Lo schema dei fusibili della fiat 500 cosi come la numerazione e le istruzioni di sostituzione sono stati estratti dal libretto d’uso e manutenzione e ti consigliamo SEMPRE di consultare con attenzione quello in dotazione sulla tua automobile.
