Le centraline dei fusibili della Fiat Tipo cosi come lo schema sono quattro e si trovano rispettivamente: nel vano motore, nella plancia portastrumenti, nella sottoplancia portastrumenti e nel bagagliaio.

Vediamo in dettaglio lo schema fusibili della Fiat tipo per ogni centralina.

CENTRALINA VANO MOTORE

La centralina è ubicata a fianco della batteria fig. 1.

Per accedere ai fusibili, procedere come segue:

utilizzando il cacciavite in dotazione, premere a fondo la vite 1 fig. 2;

contemporaneamente ruotare lentamente la vite in senso antiorario, fino ad incontrare resistenza (non forzare oltre il limite);

rilasciare lentamente la vite; l’avvenuta apertura è segnalata dalla

fuoruscita, dalla propria sede, dell’intera testa della vite;

rimuovere il coperchio 2, facendolo scorrere verso l’alto sulle guide laterali, come indicato in figura.

La numerazione che individua il particolare elettrico corrispondente ad ogni fusibile è visibile sul coperchio.

Una volta sostituito il fusibile, procedere come segue:

reinserire correttamente il coperchio 2 nelle guide laterali della scatola;

farlo scorrere completamente dall’alto verso il basso;

utilizzando il cacciavite in dotazione, premere a fondo la vite 1;

contemporaneamente ruotare lentamente la vite in senso orario, fino ad incontrare resistenza (non forzare oltre il limite);

rilasciare lentamente la vite;

l’avvenuta chiusura è segnalata dal fissaggio, nella propria sede, dell’intera testa della vite.

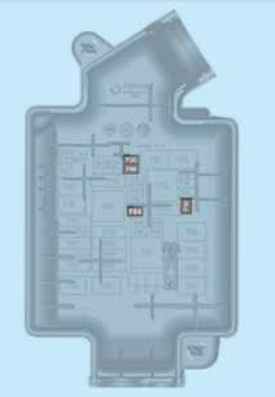

Schema Fusibili

UTILIZZATORE	FUSIBILI	AMPERE
Avvisatore acustico bitonale	F10	15
Specchi elettrici riscaldati	F88	7.5
Lunotto termico	F20	30
Active Grille Shutter	F84	5

CENTRALINA PLANCIA PORTASTRUMENTI

La centralina è ubicata in corrispondenza del lato sinistro del piantone sterzo. Per accedere ai fusibili rimuovere la copertura fissata a scatto indicata in fig. 3, tirando verso di sé.

Schema Fusibili

UTILIZZATORE	FUSIBILI	AMPERE
Alzacristallo elettrico anteriore (lato guidatore)	F47	25
Alzacristallo elettrico anteriore (lato passeggero)	F48	25
Alimentazione sistema UconnectTM, Climatizzatore, Sistema EOBD, Porta USB/AUX, Comandi al volante.	F36	15
Dispositivo Dead Lock (Sblocco porta lato guidatore per versioni/mercati, dove previsto)/Sblocco porte/Chiusura centralizzata/Sblocco elettrico portellone posteriore	F38	20
Pompa lavacristallo	F43	20
Alzacristallo elettrico posteriore sinistro	F33	25
Alzacristallo elettrico posteriore destro	F34	25

CENTRALINA SOTTOPLANCIA PORTASTRUMENTI

La centralina fig. 4 è ubicata in corrispondenza del lato sinistro sotto la plancia portastrumenti.

Schema Fusibili

UTILIZZATORE	FUSIBILI	AMPERE
Sblocco porta anteriore (lato guidatore)	1	7.5
Sblocco porta anteriore (lato passeggero)	2	7.5
Sblocco porta posteriore (sinistro)	3	7.5
Sblocco porta posteriore (destro)	4	7.5

CENTRALINA BAGAGLIAIO

Aprire il portellone posteriore quindi spostare la porzione di rivestimento interno fig. 5 (versione TIPO 5DOOR) oppure (versione TIPO STATION WAGON) ed accedere ai fusibili della centralina.

Schema Fusibili

UTILIZZATORE	FUSIBILI	AMPERE
Presa corrente posteriore 12 V	F97	15
Riscaldatore sedile anteriore lato guida	F99	10
Riscaldatore sedile anteriore lato passeggero	F92	10
Regolazione lombare sedile anteriore lato guida	F90	10

Lo schema dei fusibili della fiat TIPO cosi come la numerazione e le istruzioni sono estratte dal libretto generale pertanto è sempre raccomandato consultare con attenzione quello in dotazione sulla tua automobile.
