Schema , controllo e sostituzione dei fusibili della Toyota Aygo.

Se uno qualsiasi dei componenti elettrici non funziona, potrebbe essersi bruciato un fusibile. Se ciò accade, controllare e sostituire tutti i fusibili necessari.

Per i veicoli senza sistema di entrata e avviamento intelligente:
Portare la chiave nel blocchetto di accensione in posizione “LOCK”.

Per i veicoli con sistema di entrata e avviamento intelligente: Spegnere l’interruttore motore.

Fusibili Vano Motore Toyota Aygo

Premere le linguette e sollevare il coperchio.

Solo i fusibili tipo A possono essere rimossi utilizzando l’estrattore.

Controllare se il fusibile è bruciato.

1. Fusibile normale
2. Fusibile bruciato

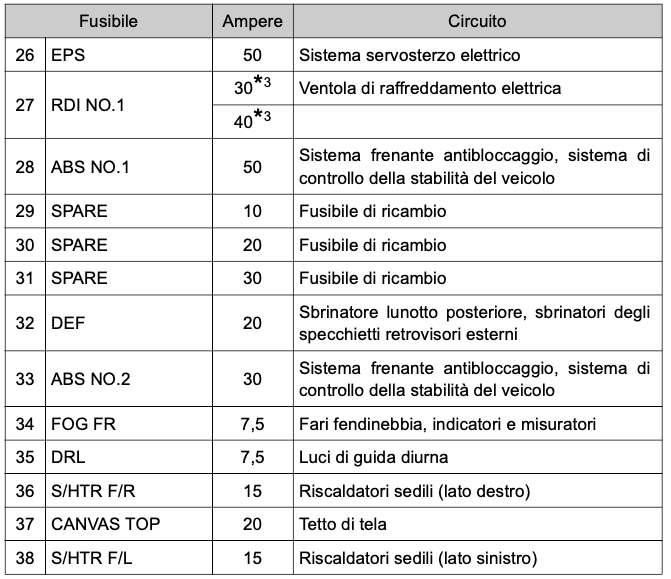

Schema Fusibili Vano motore Aygo

*1: Veicoli con cambio manuale multi-modalità
*2: Veicoli con sistema di spegnimento e avviamento intelligente
*3: Sostituire il fusibile con un fusibile dello stesso amperaggio di quello originale

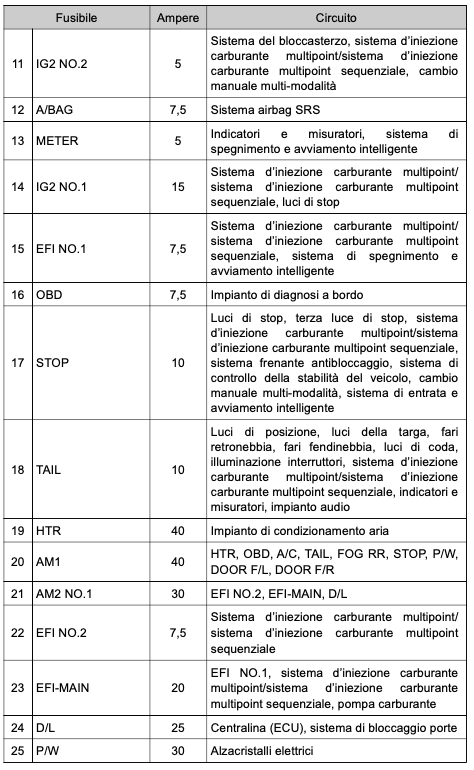

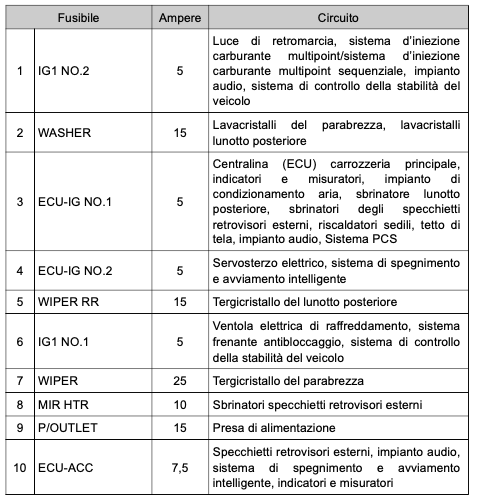

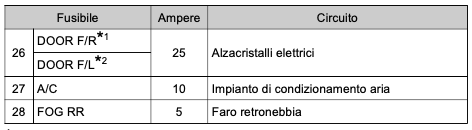

Fusibili Plancia Guidatore

Rimuovere il coperchio.

*1: Veicoli con guida a sinistra

*2: Veicoli con guida a destra

■ Dopo la sostituzione di un fusibile
●Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe essere necessario sostituire una lampadina.

● Se il fusibile sostituito si brucia ancora, far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

■ Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bruciare per evitare il danneggiamento dell’intero cablaggio elettrico.
